진동으로 인해 작업 장비의 금속 볼트가 계속 느슨해지는 이유
기어박스는 아무 문제 없이 시운전을 통과했고, 몇 주 후에 가드 브래킷이 덜거덕거리기 시작합니다. 유지 관리 직원이 연결부를 검사할 때 세 개의 볼트가 몇 바퀴 뒤로 빠져 있고 나사산을 따라 기어다니는 얇은 오일 막을 발견했습니다. 크게 실패한 것은 없지만 어셈블리를 함께 고정하는 클램프 하중이 조용히 사라졌습니다. 이 패턴은 펌프, 압축기, 컨베이어, 프레스, 발전기 세트 전반에 걸쳐 공통적으로 나타나며, 무거운 회전 장비를 가동하는 공장에서 계획되지 않은 가동 중단이 발생하는 가장 빈번한 원인 중 하나입니다.
풀림이 단일 원인으로 발생하는 경우는 거의 없습니다. 대부분의 산업 조인트에서는 세 가지 힘이 함께 작용합니다. 회전 샤프트와 왕복 부품의 진동으로 인해 볼트와 너트 사이 또는 스레드 자체 사이에 작은 상대 움직임이 발생합니다. 열 순환으로 인해 금속이 팽창 및 수축되어 장비가 시작 및 정지될 때마다 예압이 감소합니다. 압력 펄스 또는 충격으로 인한 동적 하중은 정적 토크 값이 예상하지 못한 방식으로 조인트를 밀어냅니다.
3
대부분의 회전 기계에서 볼트 풀림의 주요 동인: 진동, 열 순환 및 동적 하중
수천
시간이 지남에 따라 잠금 해제된 패스너를 되돌릴 수 있을 만큼 실행 중인 많은 기계의 분당 진동 주기
1개의 관절
하나의 느슨한 패스너로 인해 주변 부품의 누출, 정렬 불량 또는 피로 손상이 발생할 수 있습니다.
반복되는 오류를 추적하는 유지 관리 팀은 일반적으로 동일한 근본 원인을 찾습니다. 즉, 스레드가 한 번 올바르게 조여졌지만 이후에도 조이도록 설계된 것은 아무것도 없습니다.
스프링 잠금 와셔, 톱니 모양의 플랜지 너트, 나일론 인서트 너트와 같은 기존 고정 장치가 도움이 되는 경우도 있지만 각각에는 한계가 있습니다. 스프링 와셔는 하중이 가해지면 납작해지고 물림 현상이 사라질 수 있습니다. 나일론 인서트는 온도가 상승하면 마찰을 잃습니다. 안전 와이어는 노동 집약적이며 기술자에 따라 다릅니다. 나사산 고정 접착제는 수나사산과 암나사산 사이의 미세한 틈새를 채우고 회전과 풀림에 저항하는 견고한 층으로 경화되기 때문에 다른 각도에서 문제를 해결합니다. 이것이 바로 많은 엔지니어링 팀이 현재 조립 절차의 표준 단계로 액체 나사 고정제를 지정하는 이유입니다.
혐기성 스레드 로커란 무엇이며 어떻게 치료합니까?

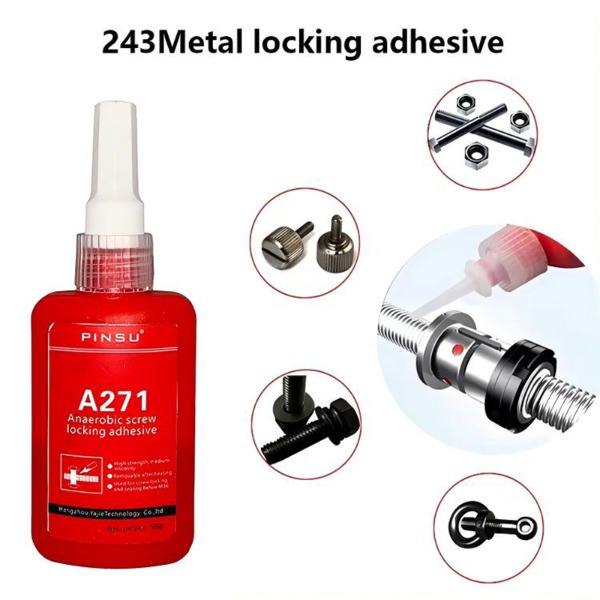

안 무산소성 스레드 로커 공기에 노출되는 동안 유동성을 유지하고 산소가 없는 금속 표면 사이에 갇혀 있을 때만 경화되는 단일 성분의 액체 접착제입니다. 이름은 이 동작을 나타냅니다. 혐기성이란 공기 없이도 화학 작용이 작동한다는 의미이며, 접착제는 오랫동안 병이나 벤치에서 안정적으로 유지되었다가 나사식 조인트 내부에 밀봉되면 빠르게 굳어지도록 설계되었습니다.
치료법이 실제로 어떻게 작용하는가
경화는 조여진 금속 나사산 내부에 존재하지만 외부 표면에는 존재하지 않는 두 가지 조건에 따라 달라집니다. 첫 번째는 볼트가 체결될 때 얇은 틈 밖으로 산소가 밀려나는 현상입니다. 두 번째는 촉매 역할을 하고 경화 속도를 높이는 활성 금속 표면과의 접촉입니다. 강철, 주철 및 많은 구리 합금이 이 역할에 적합합니다. 두 가지 조건이 모두 충족되면 액체는 스레드 사이의 틈을 채우고 서로 접착하는 견고한 열경화성 필름으로 변환됩니다.
일반적인 산업 응용 분야에서는 초기 설정이 실온에서 짧은 시간 내에 발생하는 반면 전체 강도는 더 긴 기간에 걸쳐 나타납니다. 정확한 타이밍은 등급, 금속, 필름 두께 및 주변 온도에 따라 다릅니다. 엔지니어는 일반적인 규칙에 의존하기보다는 특정 시점에 대한 제품 데이터 시트를 읽어야 하지만 전체적인 순서는 이 카테고리의 거의 모든 제품에 대해 동일합니다.
일반 접착제와 차별점은 무엇인가요?
일반용 접착제와 순간접착제는 공기에 노출된 표면을 접착하도록 설계되었습니다. 그들은 표면에 필름을 형성하고 종종 부서지기 쉬운 상태로 남아 있습니다. 스레드 로커는 두 부품 사이의 틈에 머무르고 경화 후에도 약간의 유연성을 유지하도록 되어 있기 때문에 다르게 작동합니다. 단단한 블록을 형성하지 않습니다. 대신, 나중에 올바른 방법으로 관절을 분리할 수 있도록 하면서 움직임에 저항하는 제어된 결합을 생성합니다. 고정과 해제 사이의 이러한 균형은 구조 부품이 아닌 패스너에 사용되는 주요 이유입니다.
경화된 필름이 접합부를 보호하는 방법
경화 후 필름은 한 번에 두 가지 작업을 수행합니다. 너트가 진동으로 인해 다시 회전할 수 없도록 나사산을 잠그고 액체와 가스가 따라오는 나선형 경로를 밀봉합니다. 접착제가 나사산 간격을 채우기 때문에 습기, 냉각수 및 오일이 부식이 시작되는 금속 표면에 도달하는 데 훨씬 더 어려움을 겪습니다. 이것이 바로 동일한 제품이 용도에 따라 종종 라커와 실런트로 설명되는 이유입니다.
산업용 나사 고정 접착제의 핵심 이점
엔지니어는 잠금 방법을 비교할 때 일반적으로 진동 저항, 밀봉 성능, 패스너 재사용 능력, 시간이 지남에 따라 조인트가 클램프 하중을 얼마나 잘 유지하는지 등 4가지 요소를 살펴봅니다. 아래 표에는 액체 혐기성 시스템을 가장 일반적인 기계적 대안과 비교하는 방법이 요약되어 있습니다.
| 잠금 방식 | 진동 저항 | 누출 밀봉 | 재사용성 | 클램프 유지 |
|---|---|---|---|---|
| 스프링 잠금 와셔 | 낮음~보통 | 없음 | 높음 | 시간이 지남에 따라 감소 |
| 나일론 인서트 너트 | 보통 | 제한적 | 보통 | 더위로 쇠퇴 |
| 안aerobic thread locker | 높음 | 예 | 등급에 따라 다름 | 부하가 걸려도 안정적 |
플랜트 운영에 대한 실질적인 이점은 5가지 영역으로 분류할 수 있습니다.
- 안ti-vibration performance: 경화된 필름은 실 사이의 미세한 움직임을 흡수하여 펌프, 모터 및 기어박스의 느슨함을 유발하는 점진적인 회전을 방지합니다.
- 누출 및 부식 방지: 나사산 여유 공간을 채우면 오일, 물, 공정 유체가 나사산 경로를 따라 흘러 금속을 공격하는 것을 차단합니다.
- 안정적인 예압: 접착제는 스프링 요소처럼 피로해지지 않기 때문에 조인트는 더 긴 서비스 간격 동안 설계된 조임력을 유지합니다.
- 등급 기반 분해: 다양한 강도 등급을 통해 유지보수 팀은 조인트의 예상 사용 수명에 맞춰 제거 방법을 선택할 수 있습니다.
- 총 비용 절감: 예상치 못한 작업 중단 감소, 패스너 교체 감소, 느슨한 부품을 다시 조이는 데 소요되는 시간 감소는 일반적으로 접착제 자체의 적은 비용보다 중요합니다.
많은 플랜트 유지보수 검토에서 절감 효과는 구매 가격보다 적고 가동 중지 시간 감소로 더 많이 나타납니다. 생산 라인에서 단 한번의 중단을 방지하면 여러 기계의 전체 1년 유지 관리에 대한 접착제 비용을 충당할 수 있습니다.
금속 나사 실란트의 일반적인 응용 시나리오
용도가 명확하면 제품 선택이 더 쉬워집니다. 에이 금속 실란트 는 두 가지 요구 사항, 즉 패스너가 뒤로 빠지지 않아야 하고 나사산 경로에서 유체가 빠져나가는 것을 허용하지 않는 조인트에 가장 유용합니다. 다음 시나리오는 산업 작업에서 가장 빈번하게 발생합니다.
기계 및 장비 조립
공작 기계, 펌프 본체, 기어박스에는 지속적인 진동이 발생하는 많은 볼트가 포함되어 있습니다. 이러한 패스너를 접착제로 잠그면 토크를 자주 다시 확인해야 하는 필요성이 줄어들고 샤프트, 베어링 및 하우징 간의 정렬을 유지하는 데 도움이 됩니다. 펌프 하우징에서도 동일한 필름이 개스킷 교체가 필요한 나사산을 따라 누출되는 것을 차단합니다.
자동차 및 운송부품
섀시 구성 요소, 엔진 마운트 및 배기 브래킷은 도로 진동, 열 및 습기의 조합에 직면합니다. 혐기성 잠금은 경화된 필름이 반복적인 가열 및 냉각 주기를 통해 계속 작동하고 도로 염분 및 세척 화학 물질에 저항하기 때문에 이러한 영역에서 널리 사용됩니다. 서비스 팀은 나중에 다시 조이는 대신 조립 중에 이를 적용하는 경우가 많습니다.
유압 및 공압 시스템
유압 라인과 부속품의 나사산 연결은 전형적인 누출 지점입니다. 수나사에 밀봉 등급을 적용하면 유압 오일이나 압축 공기가 빠져나가는 나선형 경로를 막는 데 도움이 됩니다. 팀은 선택한 제품이 시스템 사양에 나열된 유체 및 작동 압력과 호환되는지 확인해야 합니다.
중장비 산업 장비
발전기 세트, 파쇄기 및 밀 드라이브는 무거운 부하와 큰 온도 변동을 결합합니다. 이러한 기계에서는 장치의 수명 동안 절대 풀리지 않는 구조용 패스너로 고강도 등급이 선택되는 경우가 많습니다. 제거는 분해하기 전에 필요한 온도까지 어셈블리를 가열하는 것을 포함하는 유지 관리 이벤트로 계획됩니다.
유지보수 및 수리 작업
현장 수리에는 마모된 나사산, 이전에 손상된 볼트 구멍 또는 이미 한 번 느슨해진 패스너가 포함되는 경우가 많습니다. 이러한 경우 스레드 로커는 작은 불규칙성을 채우고 새로운 잠긴 연결을 생성하여 조인트를 복원하는 데 도움이 될 수 있습니다. 수리가 실패하는 가장 일반적인 원인은 오염이기 때문에 기술자는 접착제를 도포하기 전에 나사산을 철저히 청소해야 합니다.
- 기계 조립 라인 및 기어박스 서비스
- 자동차 섀시, 엔진 및 배기 패스너
- 유압 피팅 및 공압 연결
- 중장비, 발전기 세트, 파쇄기
- 현장 수리 및 예방 유지보수
올바른 무산소성 스레드 로커 등급을 선택하는 방법
등급 선택에서 많은 구매 결정이 잘못됩니다. 매우 강하게 잠그는 제품은 몇 달에 한 번씩 제거해야 하는 패스너의 경우 불필요할 수 있으며, 약한 등급의 제품은 지속적인 진동이 있는 접합부에 실패할 수 있습니다. 올바른 선택은 필요한 강도, 조인트 서비스 방식 및 작동 조건에 따라 달라집니다.
세 가지 강도 수준
| 등급 | 일반적인 사용 | 분해 방법 | 최적의 핏 |
|---|---|---|---|
| 낮은 강도 | 작은 나사 및 조정 지점 | 수공구 | 수시점검 |
| 중간 강도 | 일반 기계용 패스너 | 표준 도구 | 정기 유지 관리 |
| 높음 strength | 영구 구조 조인트 | 열 보조 제거 | 심한 진동 |
낮은 강도 등급
저강도 제품은 검사를 위해 정기적으로 열리는 작은 나사, 조정 나사 및 패스너에 적합합니다. 나사가 표류하는 것을 방지하면서도 수공구로 제거할 수 있습니다. 해제가 쉽기 때문에 유지 관리 일정이 짧고 진동 수준이 보통인 경우에 좋은 선택입니다.
중간 강도 등급
중간 강도는 대부분의 기계에 대한 일반적인 목적의 선택입니다. 일반적인 진동에도 단단히 고정되며 서비스가 필요할 때 표준 손 도구나 전동 공구를 사용하여 제거할 수 있습니다. 많은 공장에서는 이 등급을 모터, 펌프 및 컨베이어 프레임의 볼트에 대한 기본 등급으로 사용하며, 제거가 거의 없는 접합부에는 더 강한 등급을 남겨둡니다.
고강도 등급
고강도 제품은 심한 진동에서 작동하는 영구 조인트 또는 패스너용으로 고안되었습니다. 일단 경화되면 일반적인 공구 토크 수준을 훨씬 넘어서는 회전에 저항합니다. 분해하려면 일반적으로 조인트를 지정된 온도로 가열하여 필름을 부드럽게 한 다음 조심스럽게 제거해야 합니다. 유지 관리 절차에서 이 단계를 계획하면 스레드 손상과 도구 파손을 방지할 수 있습니다.
선택 체크리스트
- 모재: 강철, 스테인리스강, 주철은 서로 다르게 반응하므로 재종과의 호환성을 확인하십시오.
- 스레드 크기: 직경이 클수록 더 많은 접착량이 필요하고, 작은 스레드에는 더 얇은 필름이 필요합니다.
- 서비스 계획: 고정 장치를 일상적인 유지 관리 중에 제거할지 아니면 장치 수명 동안 그대로 둘지 결정합니다.
- 작동 조건: 예상 온도 범위, 기름이나 물에 대한 노출, 진동 수준을 기록하십시오.
혐기성 나사 잠금 접착제의 단계별 사용 가이드
올바른 신청 절차는 제품 자체만큼이나 중요합니다. 실패한 조인트의 대부분은 접착제보다는 프렙을 건너뛴 데서 비롯됩니다. 아래 단계는 산업 환경에서 사용되는 대부분의 액상 나사 고정제에 적용됩니다.
- 표면 준비: 내부 스레드와 외부 스레드 모두에서 오일, 그리스, 먼지 및 오래된 접착제를 제거합니다. 깨끗한 용제를 닦아내고 완전히 건조시키는 것이 표준 접근 방식입니다. 깨끗한 표면은 필름에 일관된 접촉 영역을 제공합니다.
- 접착제를 바르십시오: 일반적으로 볼트의 외부 나사산에 있는 맞물린 나사산 영역에 소량을 바르십시오. 잉여 액체는 베어링, 씰 또는 전기 영역으로 이동할 수 있으므로 초과하지 마십시오.
- 조인트 조립: 패스너를 제자리에 끼우고 지정된 토크로 조입니다. 조임 작용으로 공기가 틈 밖으로 밀려나오고 필름이 나사산 표면 전체에 고르게 퍼집니다.
- 초기 설정 허용: 필름이 굳기 시작하는 동안 조인트를 그대로 두십시오. 초기 설정 시간은 등급 및 금속에 따라 다르므로 장비를 장착하거나 작동하기 전에 필요한 기간을 데이터 시트에서 확인하십시오.
- 완전 치료 허용: 실온에서 더 긴 기간에 걸쳐 최대 강도가 나타납니다. 완전히 경화되기 전에 장비를 작동하면 최종 유지력이 감소할 수 있으므로 이에 따라 시운전 일정을 계획하십시오.
특별한 주의가 필요한 재료
안aerobic systems depend on active metal surfaces. Stainless steel, aluminum, and some coated fasteners can slow the cure, and passive or plated surfaces may need a primer or activator to reach full strength. Plastic threads are not suitable, because the adhesive can attack the material and the joint may not hold as expected.
잠금 성능을 저하시키는 일반적인 실수
숙련된 기술자는 대부분의 실패가 작은 반복 오류에서 비롯된다는 것을 알고 있습니다. 이를 조기에 인식하면 수리 시간을 절약하고 장비 신뢰성을 보호할 수 있습니다.
- 더럽거나 기름진 실에 접착제를 바르면 접착력이 약해지고 조기 풀림 현상이 발생합니다.
- 제품을 너무 많이 사용하면 필름이 눌려 주변 표면을 오염시킬 수 있습니다.
- 자주 제거해야 하는 접합부에 고강도 등급을 선택하면 유지 관리 시간이 늘어나고 손상 위험이 늘어납니다.
- 필름이 이미 부분적으로 경화된 후에 조이면 필름에 균열이 생기고 잠금 효과가 감소할 수 있습니다.
- 경화 창을 무시하고 장비를 너무 일찍 가동하면 최종 클램프 유지력이 낮아집니다.
좋은 방법은 유지 관리 카드에 제품 등급, 배치 및 경화 시간을 기록하는 것입니다. 이를 통해 향후 검사가 더 빨라지고 예정된 가동 중단 중에 주의가 필요한 조인트를 팀이 이해하는 데 도움이 됩니다.
기술적인 매개변수 참고
다음 표에는 엔지니어가 혐기성 나사 고정제를 비교할 때 일반적으로 검토하는 일반 매개변수 범주가 나열되어 있습니다. 값은 등급과 제조업체에 따라 다르므로 제품 데이터 시트는 항상 설계 작업의 최종 참조가 되어야 합니다.
| 매개변수 | 일반적인 참조 | 엔지니어링 노트 |
|---|---|---|
| 치료 유형 | 안aerobic, metal activated | 제한된 금속 접촉이 필요함 |
| 외관 | 유색 액체, 일반적으로 파란색, 빨간색 또는 녹색 | 색상은 현장의 등급을 식별하는 데 도움이 됩니다. |
| 스레드 크기 범위 | 작은 직경부터 큰 직경의 패스너 | 필름 점도를 스레드 크기에 맞춥니다. |
| 작동 온도 | 일반적으로 영하 150도부터 섭씨 150도까지 넓은 범위 | 고강도 등급의 한계 확인 |
| 초기설정시간 | 몇 분에서 짧은 기간까지 | 등급과 금속에 따라 다름 |
| 전체 치료 시간 | 몇 시간에서 하루 정도 | 완전 경화 후 시운전 계획 |
| 이탈 토크 | 수공구를 사용하는 낮은 등급, 높은 등급에는 열이 필요함 | 설계에 데이터 시트 값 사용 |
| 저장 | 직사광선을 피해 서늘하고 건조한 장소 | 사용하지 않을 때는 병을 밀봉하여 보관하세요 |
혐기성 스레드 로커에 대해 자주 묻는 질문
아래 질문은 엔지니어와 유지 관리 팀이 스레드 잠금 제품을 처음 평가할 때 가장 자주 제기하는 사항을 다룹니다.
Q1: 스레드록커와 스레드실런트의 차이점은 무엇인가요?
스레드 로커는 진동으로 인해 패스너가 느슨해지는 것을 방지하는 데 중점을 둡니다. 스레드 실런트는 유체와 가스가 스레드 경로를 따라 통과하는 것을 차단하는 데 중점을 둡니다. 많은 무산소 제품은 두 가지를 모두 수행하므로 관절에 더 중요한 요구 사항에 따라 선택이 달라집니다.
Q2: 고강도 무산소성 나사고정제를 제거할 수 있나요?
예, 하지만 제거하려면 일반적으로 데이터 시트에 지정된 온도로 조인트를 가열해야 합니다. 필름이 부드러워지면 표준 도구를 사용하여 패스너를 돌릴 수 있습니다. 유지 관리 절차에서 이 단계를 계획하면 스레드 손상을 방지할 수 있습니다.
Q3: 혐기성 스레드 잠금 접착제는 스테인리스 스틸에도 작동합니까?
스테인레스강은 경화가 가능하지만 일반 탄소강보다 활성이 떨어지므로 경화 속도가 느려질 수 있습니다. 일부 응용 분야에서는 최대 강도에 도달하기 위해 프라이머나 활성제를 사용합니다. 생산에 사용하기 전에 항상 실제 재료를 테스트하십시오.
Q4: 나사 잠금 접착제는 오일과 고온에 강합니까?
경화된 혐기성 필름은 대부분의 산업용 오일에 대한 내성을 가지며 넓은 온도 범위에서 우수한 성능을 발휘합니다. 정확한 한계는 등급에 따라 다르므로 데이터 시트의 작동 온도와 장비의 조건을 비교하십시오.
Q5: 플라스틱 실에 혐기성 접착제를 사용할 수 있나요?
권장되지 않습니다. 혐기성 시스템은 경화를 활성화하는 금속 표면을 위해 설계되었으며 일부 플라스틱은 화학 반응에 의해 공격을 받거나 제대로 결합되지 않을 수 있습니다. 플라스틱 부품의 경우 해당 재질에 맞는 등급의 제품을 선택하세요.
